KDP21G負壓放水器

KDP21G負壓放水器產品概述：

KDP21G礦用本安型瓦斯抽采管自動放水器（以下簡稱放水器），適應新版《煤礦安全規程》的要求而開發的一種瓦斯抽采系統的自動放水器。它使得井下瓦斯抽采管路由原來的人工放水改為全自動無電源放水，并可以在井下安裝操作，既方便又省事。

KDP21G負壓放水器使用環境：

環境溫度：0—40℃

大氣壓力：86kPa-106 kPa

無劇烈沖擊振動和滴水的地方，周圍介質中不含有破壞金屬和絕緣的活動性化學物質，但可以使用在有粉塵及氣體（甲烷混合物）爆炸危險的環境中。

安裝類別：III類。

污染等級：三級。

KDP21G負壓放水器結構特點及工作原理

結構特點

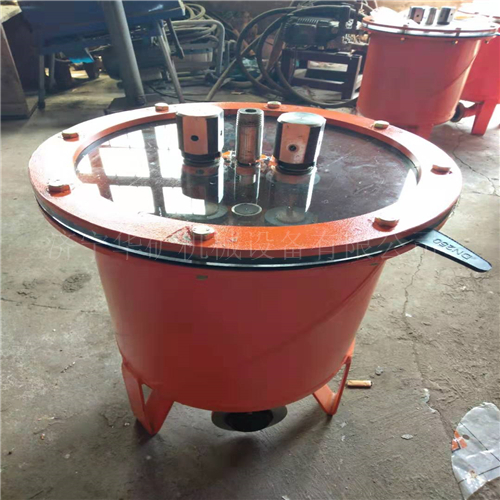

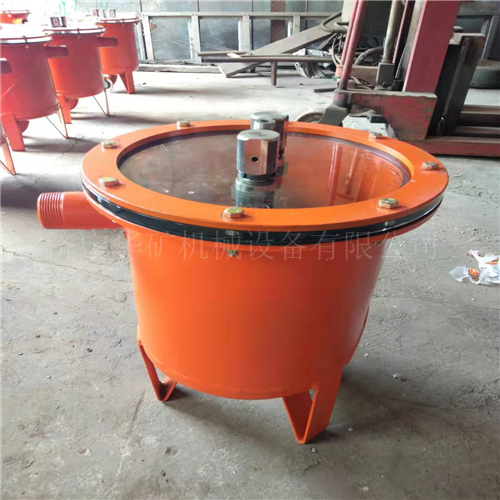

本放水器采用Q235鋼板制成，殼蓋用壓格力透明塑料制作，方便觀察內部工作狀態。在殼體底部設有放水閥，當放水裝置集水箱水滿后，能自動排水。內設不銹鋼浮琳不銹鋼機械式三通閥控制進水和放水。

結構特點

1、2寸進水管  2、壓格力大蓋

3、機械閥    4、密封O型圈

5、進氣管    6、出水口

7、手提把手

KDP21G負壓放水器工作原理

在放水器外安裝有出水單向閥，在內腔內安裝有三通機械閥，當機械閥處于打開狀態，其常開端與瓦斯抽采管連接，單向閥因?yàn)槌椴晒茇?fù)壓的作用而閉合，此時放水器處于儲水狀態。當儲水器水滿時，機械閥關閉，其常開端閉合，與排氣管連接的常閉端打開，這樣放水器的水在重力的作用下通過單向閥就以自動放水了。經過Imin放水時間，不銹鋼浮球使得機械三通閥打開，放水器則進入下一儲水狀態

KDP21G負壓放水器安裝、使用和維護：

在安裝和使用前，應認真閱讀本使用說明書。

在安裝之前，首先要把過濾網封上進水口一起和軟管套上用實用鐵絲帶扎上，不能有漏氣，就可以使用。

本放水器，安裝時應放在水平位置，進水管路高于進水口。透明大蓋和O型圈用螺絲壓緊適合密封即可。

嚴禁有漏氣，在開蓋及安裝工作中，應特別注意保護橡皮O型圈，不得有明顯機械損傷。使用中如發現問題，應首先按本說明書來檢查，如井下處理不了，應拿到地面進行維修。如仍有問題，請找生產廠家，切記不得隨意改動零部件。

KDP21G負壓放水器注意事項：

在井下使用時，嚴禁打開透明壓格力蓋！

KDP21G負壓放水器技術參數

執行標準：GB3826-2000.4、Q／SZJT 40-2010

集水箱容積：15L;

工作方式：適用于長期工作制（機械式）

外形尺寸：長500寬480高530

重量：25kg。
