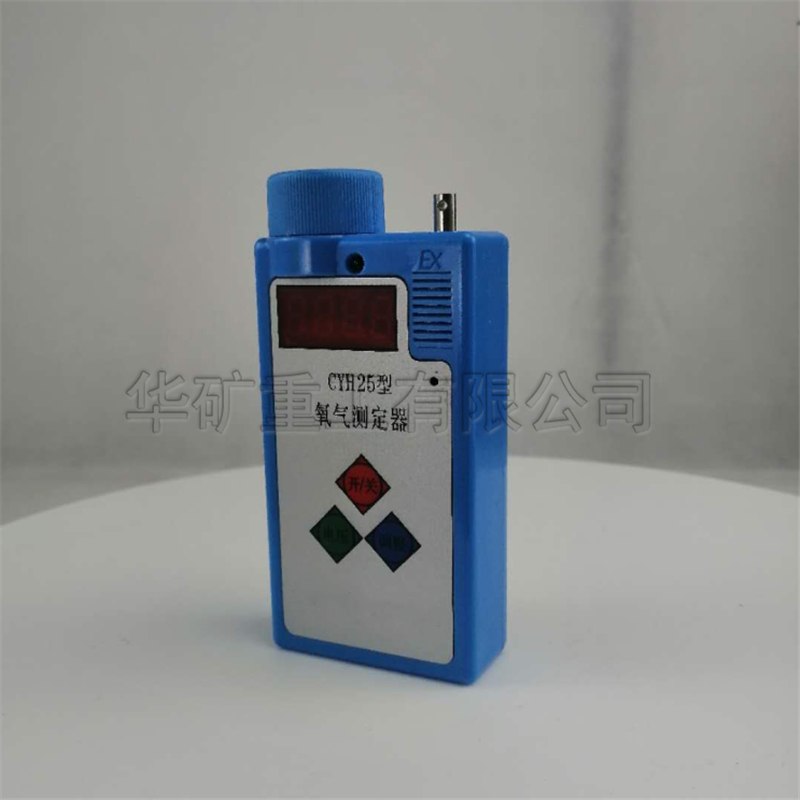

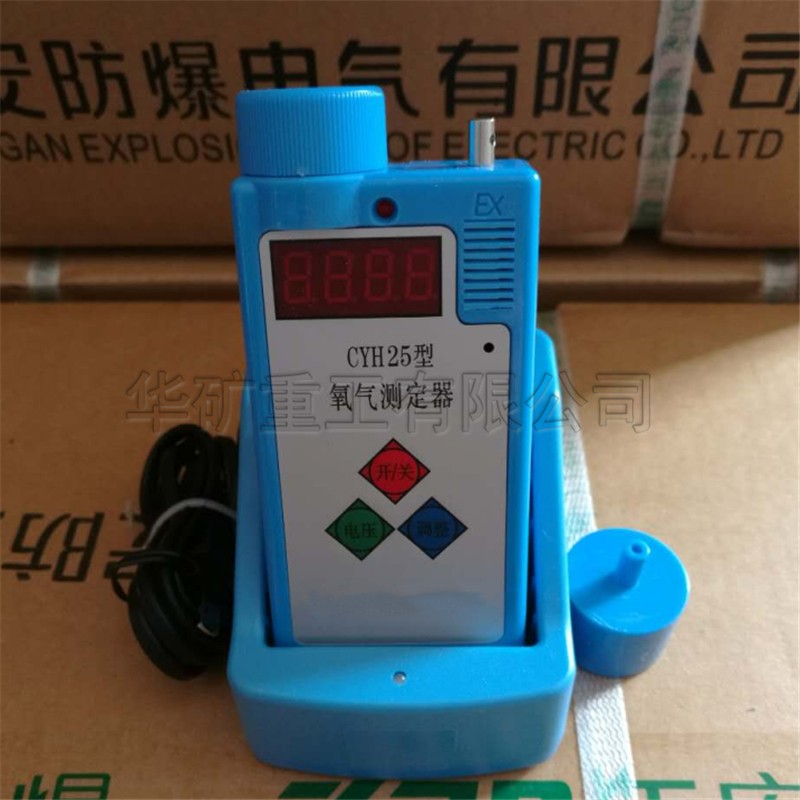

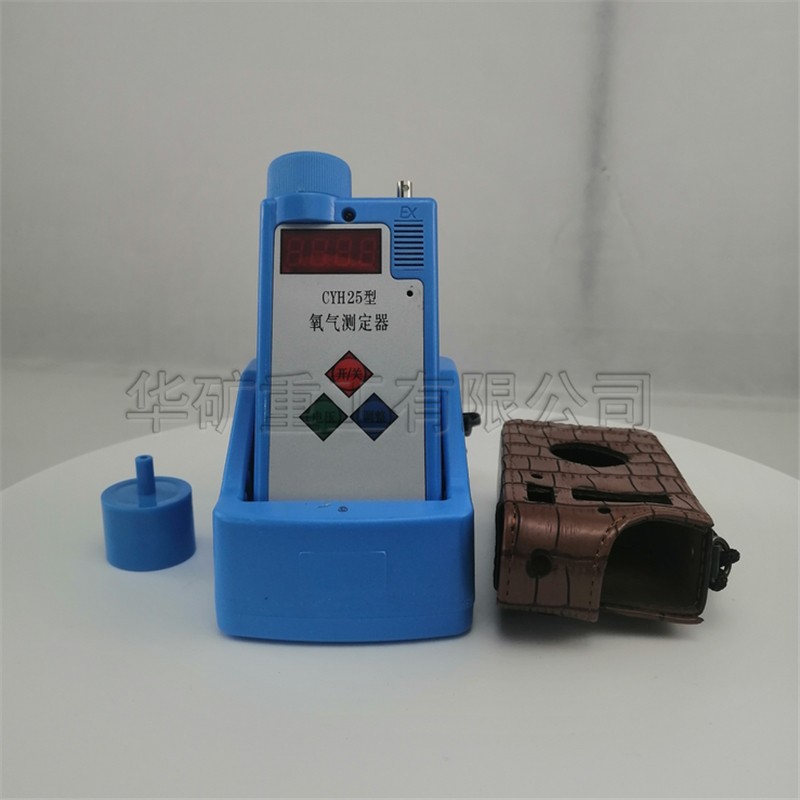

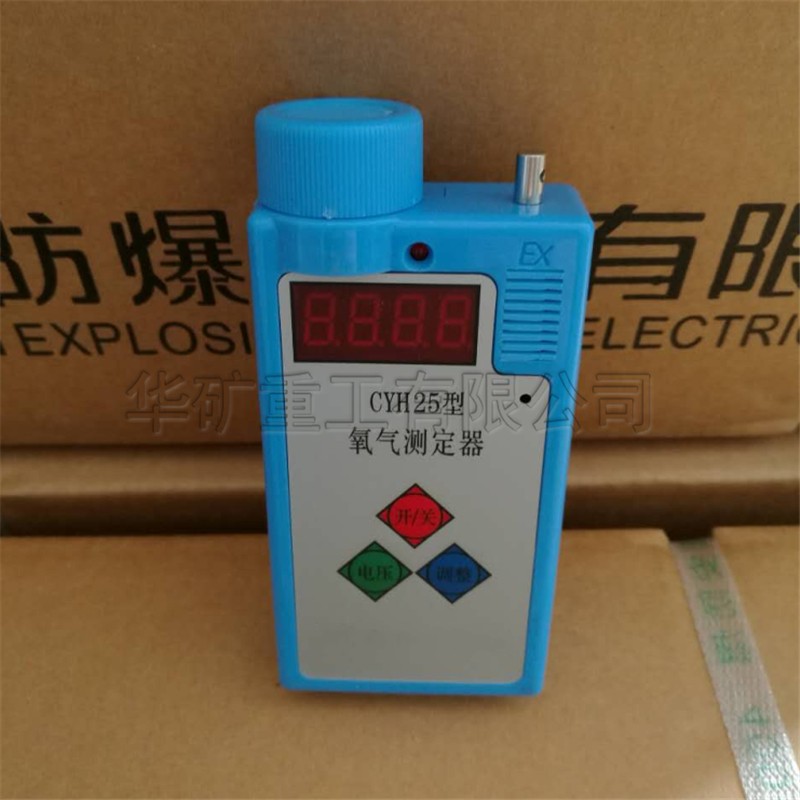

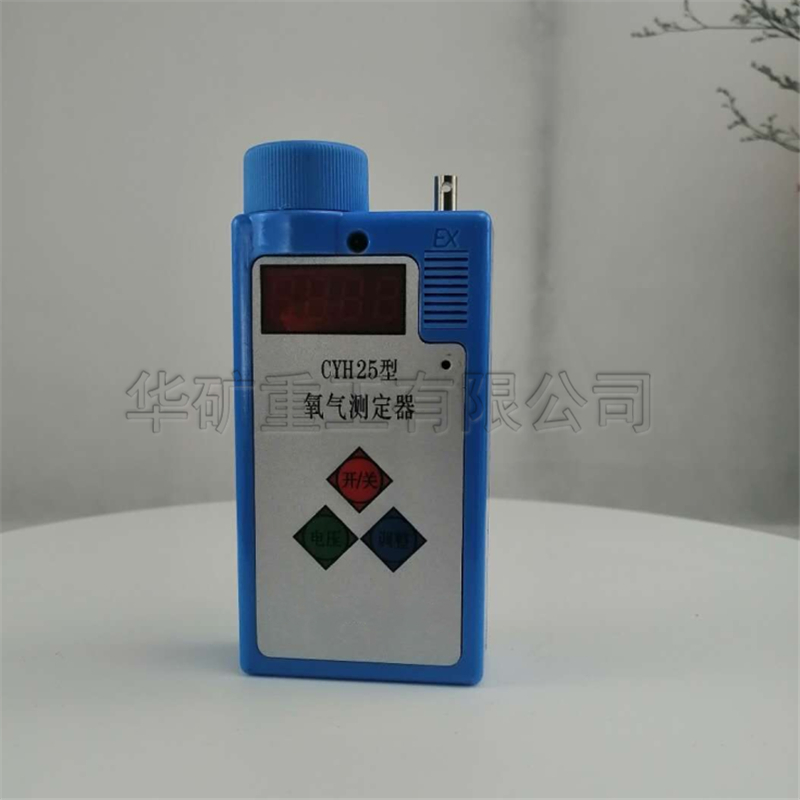

CYH25氧氣測定器

氧氣測定器產品介紹：

CYH25 型氧氣測定器（以下簡稱儀器）采用電化學氧氣傳感器，嵌入式微控制器智能控制，四位 LED 顯示，一機兩用。體積小、重量輕、操作簡捷、維護方便，儀器采用薄膜輕觸開關，密封性能好，準確可靠。本儀器廣泛適用于煤礦井下存在易燃易爆可燃性氣體混合物的工作環境中連續監測氧氣的濃度，并在超限時進行聲光報警。

氧氣測定器工作原理：

當儀器用于測量空氣中的氧氣時，電化學傳感器以擴散方式直接與環境中的氣體反應，產生線性變化的電壓信號。信號經線性放大器放大后輸入單片機內的 A/D 轉換器轉換為數字信號，經過微處理器數據處理，由數碼管顯示出氧氣濃度，當氧氣濃度低于設定的報警點后，儀器發出聲光報警信號。儀器具有電池欠壓報警和自動關機功能。

氧氣測定器使用環境：

a）工作溫度： 0℃～40℃；

b）相對濕度 ：≤98%；

c）大氣壓力： 86kPa～116kPa；

d）貯存溫度：-40℃～60℃；

e）具有甲烷或煤塵爆炸危險的煤礦井下。

氧氣測定器技術指標：

1、測量范圍：（0.0～25.0）%O2；

2、基本誤差：不超過±3.0% ；

3、報警點：

（1）在（18.0 ～20.0）%O2范圍內任意設定，出廠默認設置為 18.0%O2，報警誤差應不大于

0.3% O2。

（2）報警聲級強度應不小于 75dB（A）；

（3）報警光信號應能在黑暗中 20m 處清晰可見，顏色為紅色。

4、響應時間：不大于 20s。

5、分辨率：0.1%O2。

6、電源：測定器電源采用 1 塊 YT-103450-1.8Ah 錳酸鋰鋰離子電池，外串 1.8Ω/18W 限流電阻和

0.5A 熔斷器，澆封在電池盒內構成本安電池組件 Uo：4.20V,Io:2.33A。

7、連續工作時間：≥10h。

8、 8、欠壓指示：當電池電壓低于 3.30V 時，蜂鳴器周期性的發出“嘀、嘀”聲音提示，當電池電壓低于 3.10V 時，則儀器自動關機，需充電后再使用。

氧氣測定器尺寸、重量，外殼材質 ：

1、外形尺寸：116 mm×56 mm×25mm

2、重量：≤170g

3、外殼材質：ABS 工程塑料。
