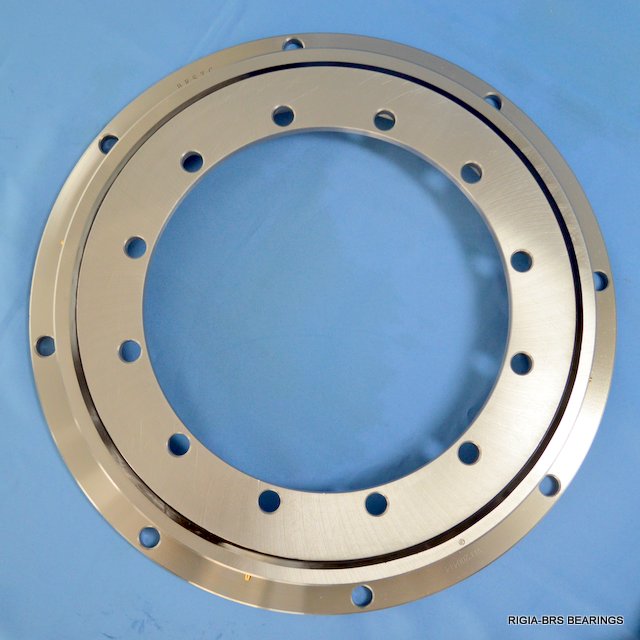

Rothe Erde內外圈帶法蘭回轉支承又叫薄型法蘭式轉盤，屬于輕型回轉支承，具有與普通回轉支承相同的結構形式，是一種能夠同時承受較大的軸向負荷、徑向負荷和傾覆力矩等綜合載荷的大型特殊結構軸承。
Rothe
Erde內外圈帶法蘭回轉支承又叫薄型法蘭式轉盤，屬于輕型回轉支承，具有與普通回轉支承相同的結構形式，是一種能夠同時承受較大的軸向負荷、徑向負荷和傾覆力矩等綜合載荷的大型特殊結構軸承。通常，自身帶有安裝孔，潤滑油孔和密封裝置，可以滿足各種不同工況條件下各類主機的不同需求。具有重量輕、結構緊湊、轉動靈活、安裝簡便和維護容易等特點。
Rothe

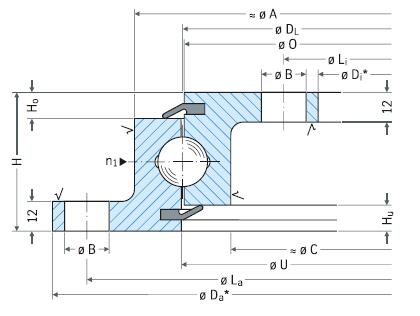

Erde內外圈帶法蘭回轉支承型號（雙倍安裝孔）
型號
|
Da (mm)
|
Di (mm)
|
H (mm)
|
na-φB
|
ni-φB
|
重量 (kg)
|
230.20.0400.503
Typ 21/520.0
|
518
|
304
|
56
|
16-φ18
|
24-φ18
|
23.0
|
230.20.0500.503
Typ 21/650.0
|
648
|
434
|
56
|
20-φ18
|
28-φ18
|
30.4
|
230.20.0600.503
Typ 21/750.0
|
748
|
534
|
56
|
24-φ18
|
32-φ18
|
35.8
|
230.20.0700.503
Typ 21/850.0
|
848
|
634
|
56
|
24-φ18
|
32-φ18
|
42.2
|
230.20.0800.503
Typ 21/950.0
|
948
|
734
|
56
|
28-φ18
|
36-φ18
|
47.1
|
230.20.0900.503
Typ 21/1050.0
|
1048
|
834
|
56
|
32-φ18
|
40-φ18
|
52.3
|
230.20.1000.503
Typ 21/1200.0
|
1198
|
984
|
56
|
32-φ18
|
40-φ18
|
61.1
|
根據客戶使用場合的不同可以分別配置帶有內齒或外齒的齒圈，結構緊湊、重量輕、安裝使用方便，鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力和傾翻力矩，可適用于要求重量輕便，承載不大的機械設備、車輛、工程機械回轉部位等均可選用。洛陽百潤斯軸承有限公司生產的雙法蘭型轉盤軸承產品型號覆蓋500mm---2000mm各種標準和非標規格。
